コーティング事業とは

当社コーティング事業では、各種プラスチックフィルムにロール to ロール方式で多様なコーティング剤、粘着剤及び接着剤を精密に塗布し、機能性を付与した高付加価値フィルムを製造しています。

長年培ってきた材料設計力とプロセス技術を組み合わせることで、用途に応じた最適な機能をフィルムに実現します。

製品は、自動車、建材、ディスプレイ、エレクトロニクス、電子部材、産業資材など、幅広い分野で採用されており、お客様の製品性能向上や新規開発を支える基盤技術として活用されています。

高精度な塗工技術と品質管理体制を強みに、試作から量産まで一貫したサポートを提供し、機能性フィルムの可能性をさらに広げていきます。

加工事例

  • プロテクトフィルム

    PETフィルムをベースとした微粘着フィルムで、電子部品や光学部材などの表面をキズや汚れから守るための保護用途に用いられるフィルムです。

  • ウィンドウフィルム

    自動車や建材向けの窓ガラスに求められる、飛散防止・UVカット・遮熱・断熱などの機能を付与する粘着フィルムです。

    ウィンドウフィルムの画像

  • ダイシングテープ

    各種ウエハなどのダイシング工程で使用され、切断時のチップ保持と後工程での剥離性を両立する機能性テープです。

    ダイシングテープの画像

  • その他

    • 粘着加工

      ディスプレイ光学用透明粘着フィルム、ガラス飛散防止フィルム、工業用テープetc

    • ドライラミネート加工

      異種素材のドライラミネート（銅箔、アルミ箔の実績あり）

    • ハードコート

      建材用、ディスプレイ画面保護用、メンブレンスイッチ用etc

    • マットコート

      建材用装飾フィルム、研磨フィルムetc

    • 防汚コート

      自動車外装用etc

    • プライマーコート

      ラベル印刷用etc

    • その他多数

ハイクリーンな作業環境と最新の設備・高水準の品質管理、
独自のノウハウを駆使して時代の要求にお応えします。

受託加工部門では、お客様が設計された製品仕様に基づき、各種プラスチックフィルムへの精密コーティング、粘着及び接着加工を行っています。ロール to ロール技術を活かした安定した量産体制に加え、立会いによる共同検証にも対応しており、お客様と一緒に最適なプロセスを作り込むことが可能です。

透明性の高いコミュニケーションと柔軟な対応力を強みに、安心して任せていただける加工サービスを提供しています。

製品化までのプロセス

当社は「スピーディー且つ丁寧な対応」をモットーに、お客様と一緒にモノづくりを進めることを大切にしています。
試作段階では立ち会いも可能。必要に応じて、テストコーターでの試作も実施いたします。現場での対話を通じて、課題・問題点を抽出し、迅速かつ的確に解決する「課題解決型アプローチ」で、試作から量産まで安心してお任せいただける体制を整えています。

  • お問い合わせ 通常1〜3営業日以内にご返信いたします。
  • 打ち合わせ 詳細をヒアリング
  • ラボ検討 材料をご提供頂きテーブル評価。NDA締結（必要に応じて）。
  • 実機試作 加工条件設定及び課題抽出。ロールサンプル作製。立ち会い可能。
  • お客様ご評価 ご満足いただけるまで実機試作とお客様評価を繰り返します。
  • 量産試作 量産安定性確認。仕様書を締結。立ち会い可能。
  • 量産 安定加工条件確立後、量産移行。

設備

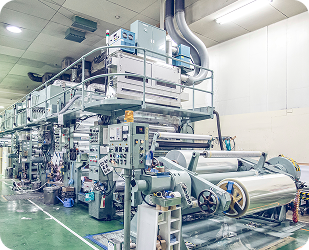

1号・2号コーター

1号・2号コーターの画像

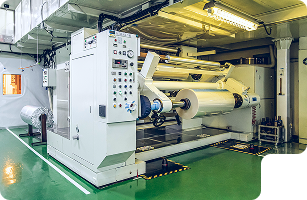

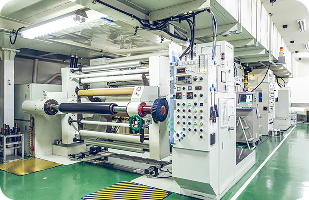

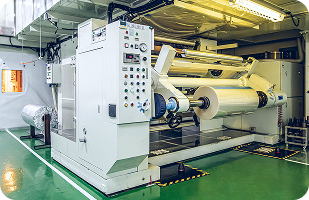

4号コーター

4号コーターの画像

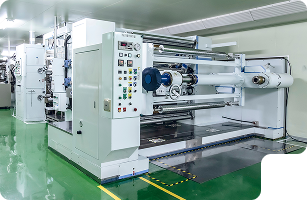

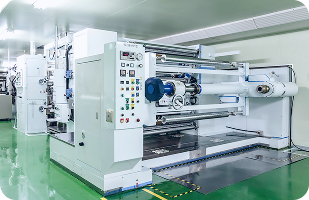

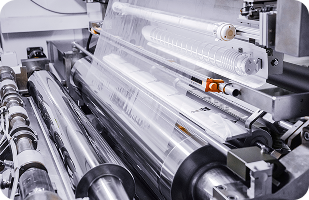

5号コーター

5号コーターの画像

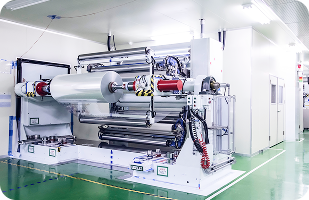

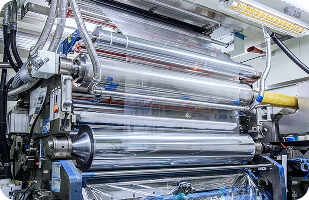

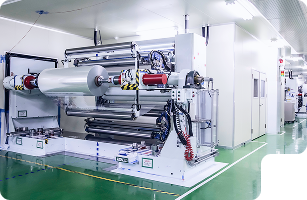

6号コーター

6号コーターの画像

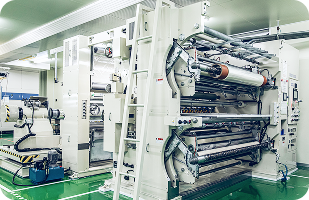

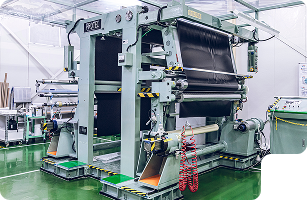

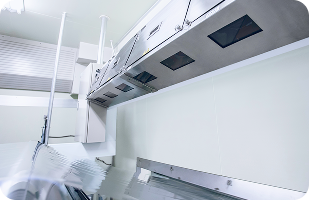

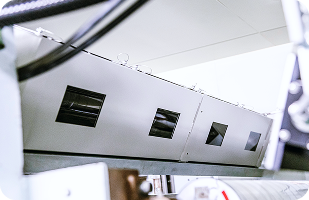

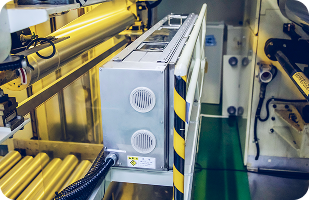

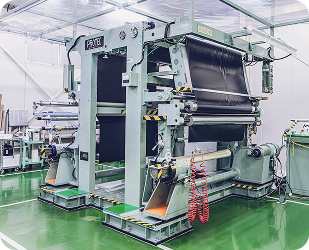

検反機・スリッター

検反・スリッターの画像

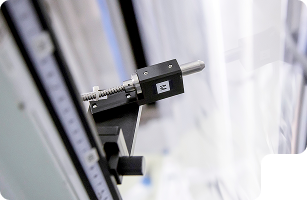

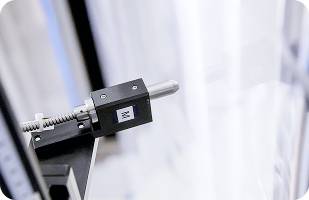

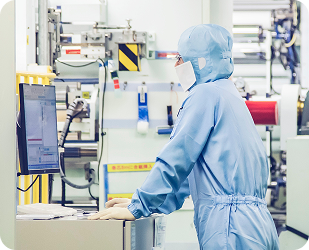

測定機器類

測定機器類の画像

コーターラミネーター機械仕様一覧 PDFアイコン 検反機・スリッター機械仕様一覧 PDFアイコン

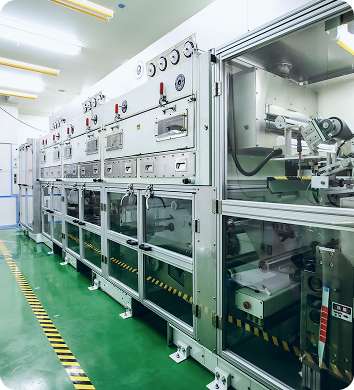

テストコーター

テストコーターの詳細画像

実機に近い精密なサンプル制作
量産化までの早期立ち上げ

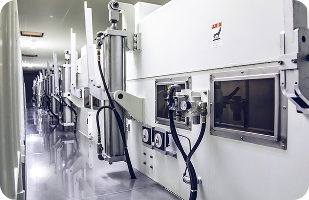

当社テストコーターは、3種類の塗工ヘッドを切り替え可能で、実機条件を再現した高精度コーティング評価を行うことができます。少量材料での試作に対応しており、材料ロスを抑えた効率的なプロセス検証が可能です。乾燥オーブンはノズル形状の変更に対応し、「熱と風の制御技術」を活かした乾燥プロファイルの最適化をご提案いたします。 試作段階での課題抽出から条件最適化まで、お客様の開発をスピーディーにサポートする設備環境を整えています。

テストコーターの詳細画像1 テストコーターの詳細画像2 テストコーターの詳細画像3 テストコーターの詳細画像4

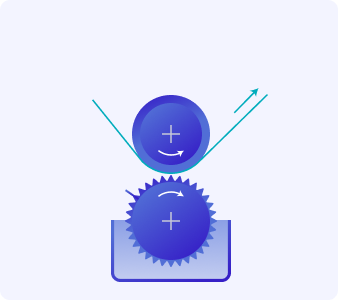

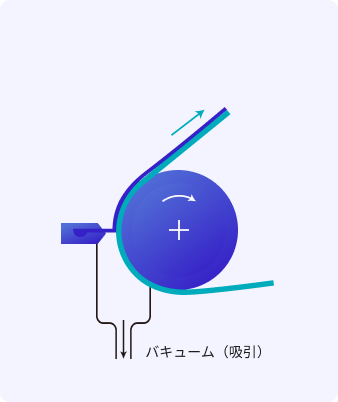

塗工ヘッド 塗工ヘッドイメージ

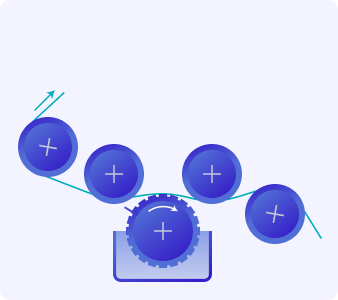

キスリバースグラビア（薄膜塗工専用ヘッド）

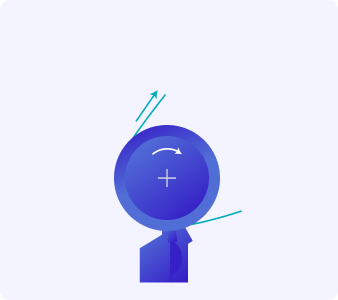

リップダイ（厚膜・粘着装工ヘッド）

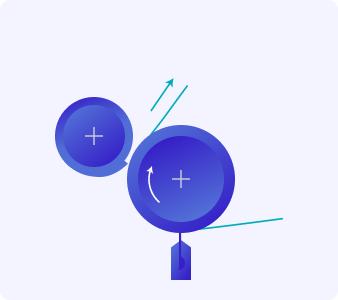

コンマコート（ダムフィード方式）
基材幅 200～450mm
使用基材 PET・TAC・PC・アクリル etc
基材厚み 25～188μm
塗工速度 2～40m/min

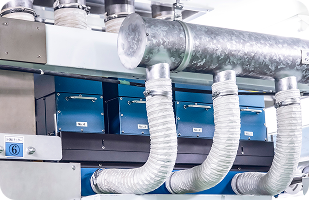

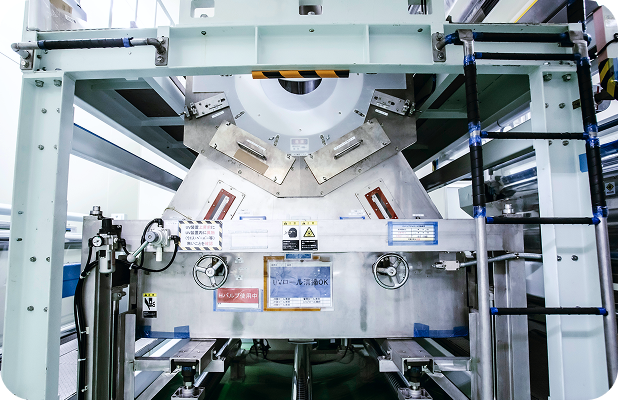

タイプ 高圧水銀灯　1灯 or　メタルハライド　1灯
出力範囲 65/80/100/120/140/160W/cm　6段階切替可能

ロール ～150℃

1.5m×3ゾーンMIN60℃
MIN60℃　MAX150℃

クラス10000（塗工部・ラミネート部パーテーション囲い）
機械仕様一覧 PDFアイコン

開発部門では、お客様の課題やご要望に応じて、機能性フィルムのカスタマイズ開発を行っています。材料設計から塗工処方、プロセス条件の最適化まで一貫して対応し、用途に合わせた独自機能の付与を実現します。

新規製品の企画段階から量産立ち上げまで伴走し、お客様の製品価値を高める最適なソリューションをご提案します。

製品化までのプロセス

お客様のご要望に応じて、当社独自のコーティング技術を組み合わせることで、用途に最適化されたカスタマイズ製品をご提供いたします。「こんな機能が欲しい」「現在こんな課題があるので解決したい」・・・まずはお気軽にお問い合わせください。

  • お問い合わせ 通常1〜3営業日以内にご返信いたします。
  • 打ち合わせ 詳細をヒアリング
  • 開発・設計 材料選定・処方検討し、サンプル作製。
  • お客様ご評価 ご満足いただけるまで開発・設計とお客様評価を繰り返します。
  • 実機試作 加工条件設定及び課題抽出。ロールサンプル作製。
  • 量産試作 量産安定性確認。仕様書を締結。立ち会い可能。
  • 量産 安定加工条件確立後、量産移行。

粘着フィルムラインナップ

アクリル系粘着

貼りやすさ重視の38μm帯電防止タイプ
貼りやすさ重視の38μm帯電防止タイプ
極めて軽い粘着力12μmタイプ
極めて軽い粘着力12μmタイプ
コストパフォーマンス・追従性に優れるタイプ
コストパフォーマンス・追従性に優れるタイプ

物性

品名 Haze% Tt% 粘粘着力[N/25mm] 表面抵抗値
JISK7136 JISK7361 対PET [Ω/□]
PT#38(AS) 3.0 90 0.15

10

PT#12(S) 2.0 90 0.05 −
PT#30PP − − 0.25 −

粘着層は酸フリーとなります。

詳細を見る PDFアイコン

上記は測定値であり保証値ではありません。
本資料に記載されているデータ及び内容は十分信頼しうるものと考えておりますが、使用目的・使用条件等により相違する場合もございますので、予めご確認のうえご使用くださる様お願いいたします。

構成（例）

構成（例）01
構成（例）02

物性

OAD-01 OAD-02 OAD-07 備考
膜厚(μm) 25 25〜50 25〜50
透過率(%) 90 90 90 JIS K7361
HAZE(%) 0.6 0.6 0.6 JIS K7136
粘着力(N/25mm) 8 22 14 対ソーダガラス　24hr後
熱湿百化性(Δヘイズ) − 0.1 0.1 85℃×90％RH×250hr後
ITO劣化性(抵抗変化率) − ◯ ◯ 10％以下
段差追従性 − ◎ △
加工性 − △ ◎ 打ち抜き適正
対アウトガス性 − △ ◯ プラスティック基材由来のアウトガス抑制

OAD-01　･･･　一般光学用途

OAD-02　･･･　タッチパネル・車載ディスプレイ用途、段差追従性重視（被着体ガラス用）

OAD-07　･･･　タッチパネル・車載ディスプレイ用途、加工性重視（被着体ガラス、PC用）

詳細を見る PDFアイコン

上記は測定値であり保証値ではありません。
本資料に記載されているデータ及び内容は十分信頼しうるものと考えておりますが、使用目的・使用条件等により相違する場合もございますので、予めご確認のうえご使用くださる様お願いいたします。

製品構成

製品構成画像
  • 初期粘着力（保持力）が高いため、断裁・抜き加工時の作業効率が上がります。
  • 紫外線照射することで粘着力が下がるため、容易に被着体から剥離することができます。

基材の厚みや粘着層の厚みは任意に変更できます。

物性

基材 粘着力[N/25mm] 総厚
UV照射前 UV照射後
PET 100μm PET 20 0.2 115μm
オレフィン系 90μmテープ オレフィン 6 0.6 100μm
オレフィン系 150μmテープ オレフィン 18 0.8 165μm
PET 90μm耐熱テープ PET 12
（室温×24Hr）		 室温×24Hr 0.1 110μm
130℃×24Hr 0.2
150℃×24Hr 0.3

対ウエハにて測定。注1）加熱条件です。

詳細を見る PDFアイコン

上記は測定値であり保証値ではありません。
本資料に記載されているデータ及び内容は十分信頼しうるものと考えておりますが、使用目的・使用条件等により相違する場合もございますので、予めご確認のうえご使用くださる様お願いいたします。

ハードコートフィルムラインナップ

構成（例）

貼りやすさ重視の38μm帯電防止タイプ

  • 商品名

    SR

  • タイプ

    防汚、防指紋

  • 特徴

    ハードコート性と打ち抜き適性を備え、防汚性・防指紋性を付与したタイプになります。
    ＜接触角(水)　108°＞

  • 用途

    ディスプレイ、タッチパネル

物性

品名 Haze% Tt% Hardness JIS K5600
JIS K7136 JIS K7361 JIS K5600 #0000
SR 0.3 91 2H ◯
SS 0.4 90 H ◯

PETフィルムの厚みは任意に対応可能です。

粘着層を付与することも可能です。

詳細を見る PDFアイコン

上記は測定値であり保証値ではありません。
本資料に記載されているデータ及び内容は十分信頼しうるものと考えておりますが、使用目的・使用条件等により相違する場合もございますので、予めご確認のうえご使用くださる様お願いいたします。

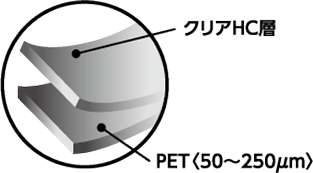

構成（例）

SS 構成（例）の画像

  • 商品名

    SS

  • タイプ

    低干渉

  • 用途

    一般建材

物性

品名 Haze% Tt% Hardness JIS K5600
JIS K7136 JIS K7361 JIS K5600 #0000
SR 0.3 91 2H ◯
SS 0.4 90 H ◯

PETフィルムの厚みは任意に対応可能です。

粘着層を付与することも可能です。

詳細を見る PDFアイコン

上記は測定値であり保証値ではありません。
本資料に記載されているデータ及び内容は十分信頼しうるものと考えておりますが、使用目的・使用条件等により相違する場合もございますので、予めご確認のうえご使用くださる様お願いいたします。

FAQ

よくあるご質問にお答えいたします。

  • A

    PET、PO、PP、PMMA、TAC、TPU、PC、蒸着フィルムなどの各種プラスチックフィルム。銅箔、アルミ箔。
    紙、不織布は一部使用実績がございます。

  • A

    できます。塗工の他に保護貼り、検品、スリット工程の立ち会いもできます。

  • A

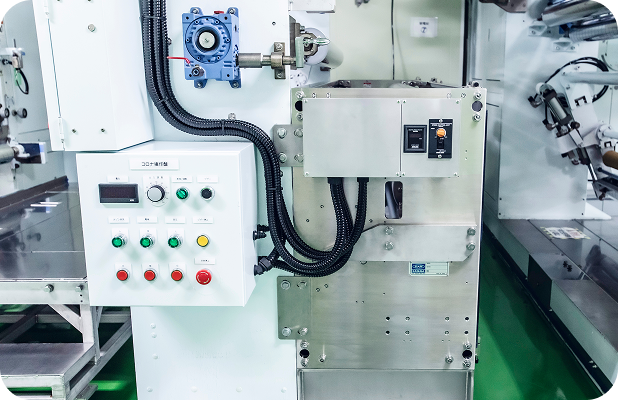

    コロナ処理ができます。５号コーターは貼り合わせ基材にもコロナ処理ができます。

  • A

    扱えます。イエローライト環境下での塗工ができます。
